信和sino數顯表SDS2MS顯示器主要結合光柵尺對機床或儀器進行的定位和測量。俗名計數器、顯示器、數顯箱、光柵尺數顯表、傳感器數顯表、電子尺數顯表、光標尺數顯表、光學尺數顯表、計數尺數顯表、銑床數顯表、磨床數顯表、車床數顯表、鏜床數顯表、線切割數顯表、電火花數顯表、電加工數顯表、穿孔機數顯表、立車數顯表等。

SDS2MS數顯表

信和sino數顯表SDS2MS顯示器主要結合光柵尺對機床或儀器進行的定位和測量。俗名計數器、顯示器、數顯箱、光柵尺數顯表、傳感器數顯表、電子尺數顯表、光標尺數顯表、光學尺數顯表、計數尺數顯表、銑床數顯表、磨床數顯表、車床數顯表、鏜床數顯表、線切割數顯表、電火花數顯表、電加工數顯表、穿孔機數顯表、立車數顯表等。

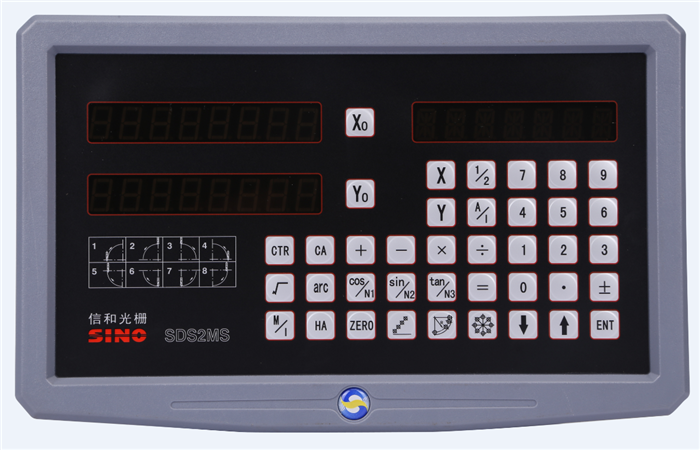

SDS2MS數顯表前視

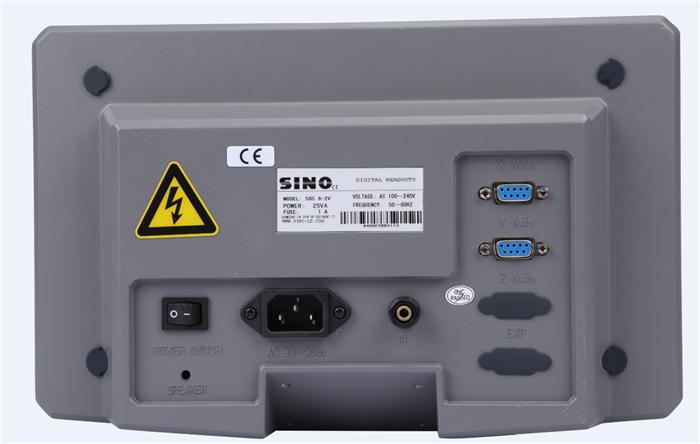

SDS2MS數顯表后視


產品概況
SDS2MS為多功能2坐標銑床數顯表，該表具備了很多圖形加工功能，分別有R圓弧功能、等分圓功能、斜面加工功能、斜線打孔功能、漸進內腔加工功能等，有了這些功能的輔助，可以大大的減少了加工圖形時難度。
基本功能

	公制/英制轉換			/相對
	分中功能			簡易“R”功能
	圓滑“R”功能			PCD圓周分孔
	200組零位記憶			斜線打孔
	函數計算器			矩形內腔漸進加工計算
	刀具直徑補償			斜面加工
	零位自動追數			線性誤差補償功能
	掉電記憶			30組非線性誤差補償功能

SDS2MS信和數顯表

信和數顯表SDS2MS為多功能2坐標銑床數顯表，該表具備了很多圖形加工功能，分別有R圓弧功能、等分圓功能、斜面加工功能、斜線打孔功能、漸進內腔加工功能等，有了這些功能的輔助，可以大大的減少了加工圖形時難度。

信和數顯表SDS2MS基本功能

公制/英制轉換 /相對
分中功能 簡易“R”功能
圓滑“R”功能 PCD圓周分孔
200組零位記憶 斜線打孔
函數計算器 矩形內腔漸進加工計算
刀具直徑補償 斜面加工
零位自動追數 線性誤差補償功能
掉電記憶

產品特點

諾信數顯供應 諾信數顯 電子尺

諾信數顯，屬光電傳感器，多運用在密機加工和數控機床上，用來密測量物體的位移，作用
是對刀具和工件的坐標起個檢測的作用,在數控機床中常用來觀察其是否走刀有誤差,以起到
個補償刀具的運動的誤差的補償作用.
      諾信數顯的實質是以光柵柵距為把標準尺子對位稱量進行測量。光柵移動產生的莫
爾條紋與電子電路以及單片機相結合來完成對位移量的自動測量，它具有判別諾信數顯移動方向、
預置初值、實現自動定位控制及過限報警、自檢和掉電保護以及溫度誤差修正等功能。

、諾信數顯特點：
1、 的電子技術及個性化設計；
2、 計數響應速度快，功能多；
3、 直接在數顯表上進行正弦、余弦、正切函數等函數計算；
4、 可以在X和Y方向進行自動刀具補償；
5、 堅固耐用的合金外殼，不易刮傷，且大方；
6、 電源和信號力強；
7、 耐用的按鍵面板，且更換簡單、方便。
二、諾信數顯用途：
       主要應用于直線移動導軌機構，可實現移動量的顯示和自動控制，廣泛應用于機床加
工和儀器的密測量。可供不同規格的各類機床、儀器數字化改造選用，還可根據用戶的特殊
需要進行特殊制作。

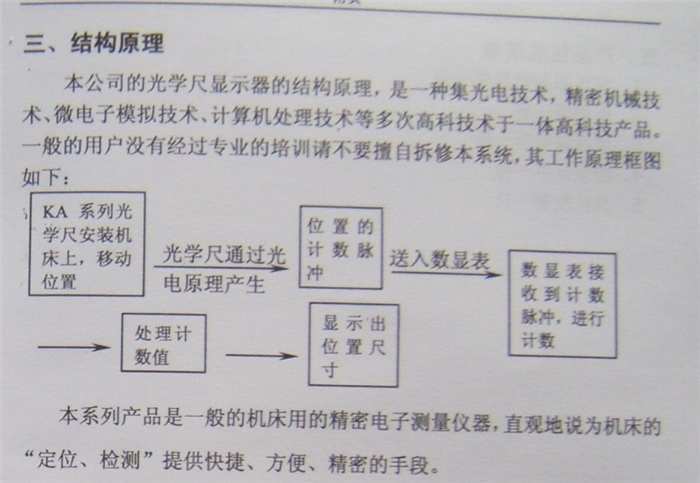

數顯裝置由傳感器與數顯表兩大部分組成。通過傳感器把有形的位置信息轉換成電信號，經過
處理后以數字形式顯示出來。產品分為 QH-200型（小型尺）、QH-400型（標準型）、QH-600型
（大型尺），輸出波形為單方波、雙方波、正弦等多種波形方式，配備的電箱有：1、DRO2M和
DRO3M多功能鏜床用的兩軸和三軸數顯表，可以用于大多數的設備、也可以用于鏜床和內圓磨床；2
、DRO2L和DRO2G是針對鏜床和內圓磨床而開發的數顯表；3、DRO3E是為火花機開發的數顯
表。

三、諾信數顯技術參數：
1、電壓范圍：AC 80V∽260V 50HZ∽60 HZ
2、功耗：25VA
3、工作溫度：0°C∽45°C
5、相對濕度：<90%（20±5°C）
6、重量：約3.2kg
7、坐標數：二坐標、三坐標
8、顯示：帶符號7位顯示（兩軸或三軸）數據，信息窗采用8位米字顯示符號輸出
9、倍頻數：4X
10、顯示箱允許輸入信號：TTL方波
11、允許輸入信號頻率：>100KHz
12、長度分辨率：10μm 、5μm、2μm、1μm、0.5μm
13、操作鍵盤：密封薄膜式輕觸按鍵
14、諾信數顯：柵距為0.02mm，供電電源為±5V，輸出兩路相差90°的TTL方波信號（帶零位信號
），電流50mA（度有±3μm、±5μm、±10μm）
