PDV 手動平移臺 X軸直線滑軌 滑臺 底板
PDV 手動平移臺 X軸直線滑軌 滑臺 底板
特點:
1.結構薄,可以安裝在狹小位置。
2.利用螺絲擰緊固定塊。
3.可用于精度不是很好的場合。
產品參數
| 主體 | 導向軸 | 旋鈕 | 進給絲桿 | |||
| 材質 | 表面處理 | 材質 | 硬度 | 表面處理 | 材質 | 材質 |
| AI6063 | 黑色陽極氧化 | GCr15(軸承鋼) | HRC56 | 鍍硬鉻 | 0Cr18Ni9(304)不銹鋼 | 0Cr18Ni9(304)不銹鋼 |
產品型號詳情介紹：
| 型號 | 滑臺面(mm) | 大行程(mm) | Z(mm) | B(mm) | 耐負載水平(N) | 自重(g) |
| PT20-16 | 2020 | 16 | 8 | 66 | 19.6 | 60 |
| PT20-21 | 21 | 10.5 | 71 | 19.6 | 70 |

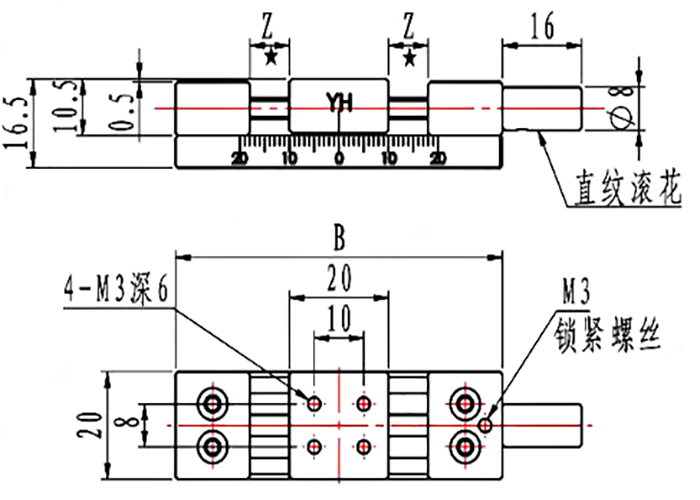

滑臺的固定安裝孔尺寸請參照底板尺寸圖 1.★:安裝在中間位置時尺寸 2.旋鈕旋轉一圈位移量0.7mm
公司簡介
北京派迪威儀器有限公司是專業(yè)從事平移臺,電控平移臺,位移臺,長焦物鏡,長工作距物鏡等機,光,電一體的研發(fā)、生產制造、的企業(yè)，公司秉承"以誠為本,以質取勝"的宗旨,致力于把好品質的儀器提供給廣大用戶,并且為客戶引見,解決檢測全套設備方案, 可根據不同客戶的需要，提供機械設計、機器視覺光源設計、非標準光纖設計等技術服務。 |
詳情價格請咨詢客服 詳情價格請咨詢客服 詳情價格請咨詢客服
