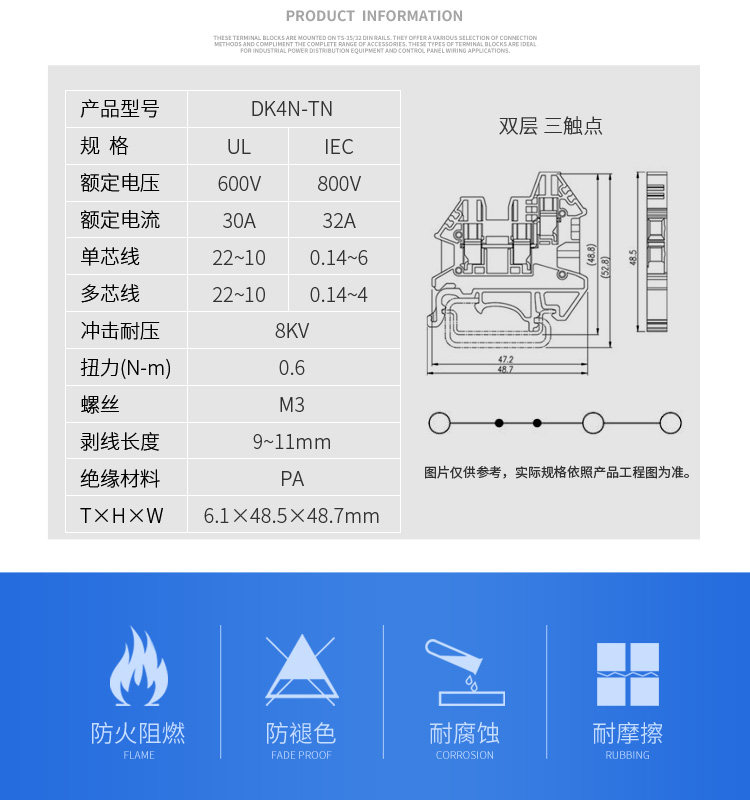

一進兩出導軌式端子臺DK4N-TN

導軌式接線端子常見的端子規格，普通規格的所有U型系列通用接線端子都能用于符合EN50019標準規定的EEXe領域
基本特征
1.端子具有通用安裝腳因而可安裝在U型導軌NC35及G型導軌NC32上。
2.封閉型的螺釘引導孔能夠確保理想的螺絲刀操作.
3.對于多個截面等級的端子配備有統一附件,例如端板、分組隔板等等。
4.電位分配可通過接入端子的固定橋接件或插入線腔體的邊插式橋接件來實現。
5.與普通端子外形一致的接地端子和N線滑塊分?jǐn)喽俗印?br />6.采用標識系統ZT,可實現統一端子標識.
7.圖形并茂增強了配線系統立體感官。
典型特征
1.端子可安裝在U型和G型的導軌上；
2.配備齊全的附件，如：檔片、分組隔板
3.配有外型一致的接地端子；
4.可解決雙層接線、電位分配、電流回路測試等特殊端子
導軌式接線端子-螺絲用高強度的銅合金制成，導電體用電解銅制成，壓線框用抗應力裂縫腐蝕的合金銅制成，的壓線結構，具有良好自鎖和防松動性能。這些金屬表面還鍍錫或鍍鎳加以保護.全銅接線端子可避免鋼制金屬件和銅導線在潮濕的環境下的電池效應。
導軌端子是為了方便導線的連接而應用的，它其實就是一段封在絕緣塑料里面的金屬片，兩端都有孔可以插入導線，有螺絲用于緊固或者松開，比如兩根導線，有時需要連接，有時又需要斷開，這事就可以用端子把它們連接起來，并且可以隨時斷開，而不必把它們焊接起來或者纏繞在一起，很方便快捷。而且適合大量的導線互聯，在電力行業就有專門的端子排，端子箱，上面全是接線端子，單層的、雙層的，電流的，電壓的，普通的，可斷的等等。一定的壓接面積是為了保證可靠接觸，以及保證能通過足夠的電流。
當端子用于其本意用途時，它提供了電器內部引線之間，或是引線和部件之間的電氣連接。某些需要特別注意的特征，例如在電器裝配時需要的加強絕緣；不同極性的引線端子之間，或是引線端子和不帶電金屬體，接近的引線端子的支架之間的爬電距離等，這些特征均需要對應此電器的標準進行評判。
通用型導軌式接線端子
1.通用型導軌端子
2.通用型接地端子
3.一進雙出接線端子
4.一進雙出接地端子
5.保險絲端子
6.微型及小型接線端子
7.微型及小型接地端子
8.雙層通用型接線端子
9.通用試驗端子
回接式彈簧接線端子
1.通用型直通式彈簧端子
2.通用型彈簧接地端子
3.三導線彈簧端子
4.三導線彈簧接地端子
5.四導線彈簧端子
常規的導軌標準有G型，U型，厚度方面有0.8mm，1.0mm，1.2mm，需要滿足這樣的要求，我們需要做的就是使用更好的設計方案和更句貼合性能的材料。在設計中需要根據不同的厚度來設計不通的凹槽范圍，大設定值應該是1.5mm，其次是1.2到0.8mm，這樣的設計可以滿足不同規格導軌的變化，而在寬度方面適當設計的摘一些可以利用工程塑料的韌性來彌補空間的不足，切可以增強安裝的牢固程度。

一進兩出導軌式端子臺DK4N-TN
