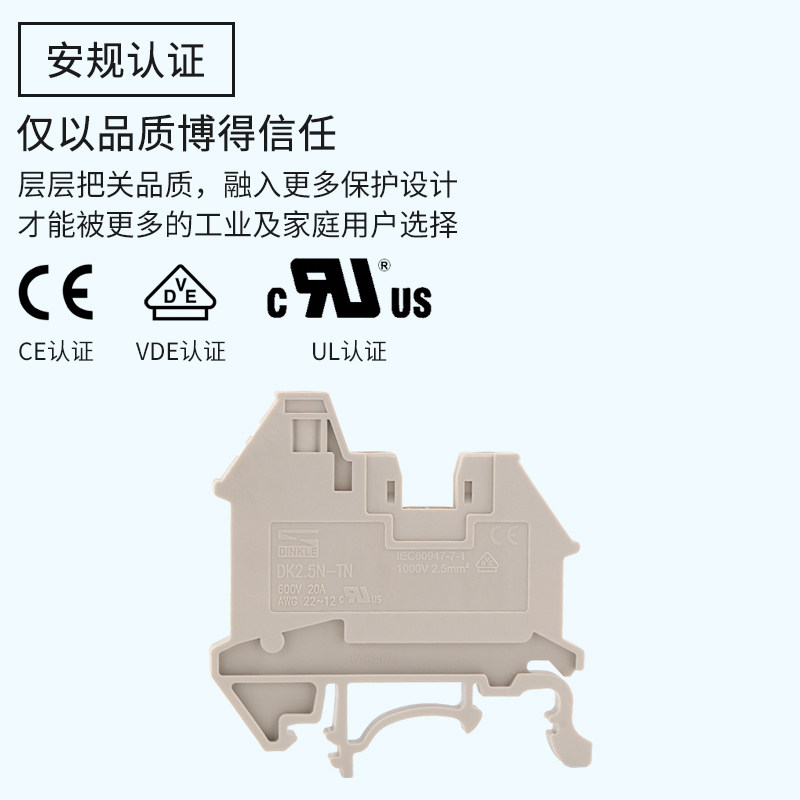

2.5平方一進兩出DK2.5N-TN螺釘式導軌端子

產品的設計是集于：產品標準、材料、結構、電鍍、認證、模具、及制造工藝的一種綜合性設計，端子也不例外。

　　（一）產品標準起著總的指導思想，幾乎所有的考慮都以它為依據，我們端子設計標準首先以UL和CSA為準，不過在有些電氣參數方面也可以以其他標準為依據，如高低溫試驗。

　　（二）材料的選擇直接影響到整個產品的性能，是設計的關鍵，以塑膠材料為例：如果是以UL94，V-0的阻燃為設計依據就要認真審核各家材料物性表的技術參數是否能滿足產品的標準，如沖擊耐電壓和耐老化試驗是否能過，在五金材料方面主要是TP的壓片材料選擇尤其重要，因為此壓片既要滿足一定的導電率（電流）又要有一定的彈性，在選擇材料方面給我們的工程師帶來了困難，而恰恰在此方面正是連接器廠商在彈性元器件所追求的趨勢，許多生產五金材料的廠家正在這方面努力，導電率直接影響到溫升和接觸電阻，彈性的好壞與材料的化學元素、彈性模量、硬度、抗拉強度有關，彈性模量選擇用材料力學的第四強度理論公式進行計算。材料的導電率越大接觸電阻就越小溫升就越低，插拔力與接觸電阻成二次曲線的關系，接觸電阻主要分：壓縮電阻、膜層電阻、體積電阻（導體本身的電阻）。其中膜層電阻占總電阻的70～80%，也是影響連接器壽命的主要因素，應給予充分重視，就以端子鍍金和鍍銀來比，雖然銀的導電率比金要高，但是其化學穩定性沒有金好，所引起的膜層電阻遠遠大于鍍金，所以搞清以上之間的關系對于我們選擇材料就有指導意義，是產品設計的前提條件。

2.5平方一進兩出DK2.5N-TN螺釘式導軌端子

　　（三）產品結構的設計也是至關重要的，這是經驗方面的東西，無捷徑可走，在這方面各個系列各有特點，如：螺釘防掉、拼接的產品前后呈弧形，長位數變形等，壁厚不均勻造成的縮水變形等，螺釘的防掉主要有以下幾種：三條筋防掉、箍口防掉，頸口防掉，沖壓防掉，因受技術工藝的影響頸口防掉采用不多，而大多數采用頸口防掉，以上結構的實現是以塑膠材為PA66為前提條件，在這里需要對頸口防掉進行說明，以螺釘為M3為例，M3的螺釘實際外徑是φ2.90mm，所以外殼頸口的尺寸應設計在：φ2.5～φ2.6，外殼頸口的厚度應在0.4～0.5mm，且螺釘頭部下應有一段小于外殼頸口的光桿，這樣才能保證螺釘可以順利旋進螺紋里面，在生產工藝也應該做相應的調整，下面就各系列產品在結構方面出現的問題做一個統計和解決的方案。
