6ES7331-1KF02-0AB0 SM331 模擬量輸入模塊 6ES7 331-1KFO2-OABO

上海地友自動化設備有限公司本著“以人為本、科技先導、顧客滿意、持續改進”的工作方針，致力于工業自動化控制領域的產品開發、工程配套和系統集成，擁有豐富的自動化產品的應用和實踐經驗以及雄厚的技術力量，尤其以 PLC復雜控制系統、傳動技術應用、伺服控制系統、數控備品備件、人機界面及網絡/軟件應用為公司的技術特長，幾年來，上海地友自動化設備有限公司在與德國 SIEMENS公司自動化與驅動部門的緊密合作過程中，建立了良好的相互協作關系。

主要優勢產品西門子：S7-200CN、S7-200、Smart200、S7-300、S7-400、S7-1200、觸摸屏、6FC、6SN、S120、V10、V20、V60、V80、G110、G120、6RA、伺服數控備件、NCU、MM系列變頻器。

商品參數

名稱：SM331 模擬量輸入模塊(8路, 13位精度)

訂貨號：6ES7 331-1KF02-0AB0

參數：SIMATIC S7-300，模擬量輸入SM 331，光電隔離，8 AI，13位分辨率，U / I/電阻/ PT100，NI100，NI1000，LG-NI1000，PTC / KTY，66 MS模塊更新，1×40針

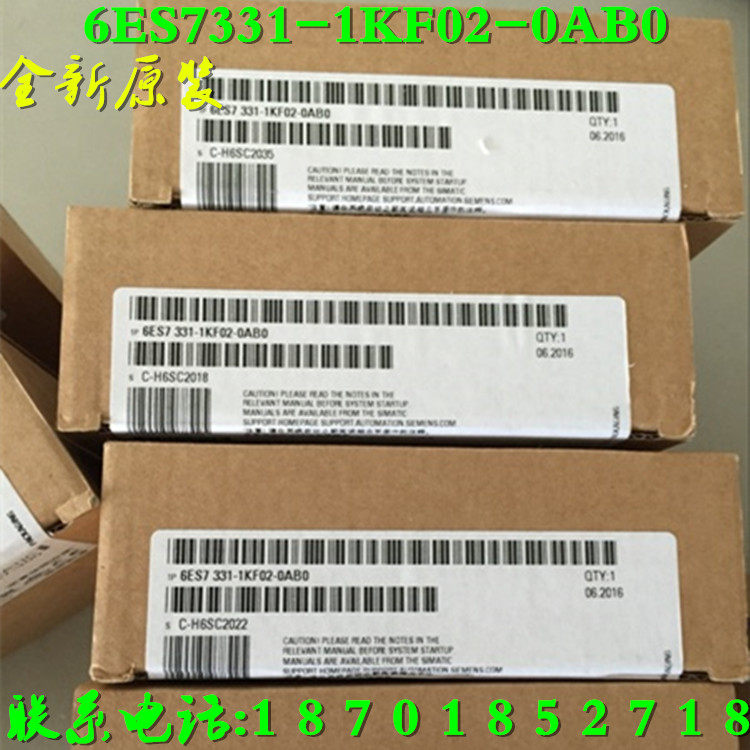

產品圖片：

6ES7331-1KF02-0AB0

SM331, 8AI, 13BIT

• 產品信息細節

•

• 技術數據

技術數據

		SIMATIC S7-300,模擬輸入 SM 331,電位隔離 8AE,Aufl. 13 位 U/I/電阻/Pt100, NI100,NI1000,LG-NI1000, PTC/KTY, 66ms 轉換時間; 1x 40極
輸入電流
來自背板總線 DC 5 V，zui大值		90 mA
功率損失
功率損失，典型值		0.4 W
模擬輸入
模擬輸入端數量		8
● 測量電阻時		8
電壓輸入允許的輸入電壓（毀壞限制），zui大值		30 V; 12 V 持續電壓，zui大 1 s 內 30 V
電流輸入允許的輸入電流（毀壞限制），zui大值		40 mA
輸入范圍
● 電壓		是
● 電流		是
● 熱電偶		否
● 電阻溫度計		是
● 電阻		是
輸入范圍（額定值），電壓
● 0 至 +10 V		是
● 輸入電阻（0 至 10 V）		100 k?
● 1 V 至 5 V		是
● 輸入電阻（1 V 至 5 V）		100 k?
● 1 V 至 10 V		否
● -1 V 至 +1 V		是
● 輸入電阻（-1 V 至 +1 V）		100 k?
● -10 V 至 +10 V		是
● 輸入電阻（-10 V 至 +10 V）		100 k?
● -2.5 V 至 +2.5 V		否
● -250 mV 至 +250 mV		否
● -5 V 至 +5 V		是
● 輸入電阻（-5 V 至 +5 V）		100 k?
● -50 mV 至 +50 mV		是
● 輸入電阻（-50 mV 至 +50 mV）		100 k?
● -500 mV 至 +500 mV		是
● 輸入電阻（-500 mV 至 +500 mV）		100 k?
● -80 mV 至 +80 mV		否
輸入范圍（額定值），電流
● 0 至 20 mA		是
● 輸入電阻（0 至 20 mA）		100 ?
● -10 mA 至 +10 mA		否
● -20 mA 至 +20 mA		是
● 輸入電阻（-20 mA 至 +20 mA）		100 ?
● -3.2 mA 至 +3.2 mA		否
● 4 mA 至 20 mA		是
● 輸入電阻（4 mA 至 20 mA）		100 ?
輸入范圍（額定值），熱電偶
● 類型 B		否
● 類型 C		否
● 類型 E		否
● 類型 J		否
● 類型 K		否
● 類型 L		否
● 類型 N		否
● 類型 R		否
● 類型 S		否
● 類型 T		否
● 類型 U		否
● 類型 TXK/TXK(L) 符合 GOST		否
輸入范圍（額定值），電阻溫度計
● Cu 10		否
● Ni 100		是; 標準/氣候
● 輸入電阻 (Ni 100)		100 M?
● Ni 1000		是
● 輸入電阻 (Ni 1000)		100 M?
● LG-Ni 1000		是; 標準/氣候
● 輸入電阻 (LG-Ni 1000)		100 M?
● Ni 120		否
● Ni 200		否
● Ni 500		否
● Pt 100		是; 標準/氣候
● 輸入電阻 (Pt 100)		100 M?
● Pt 1000		否
● Pt 200		否
● Pt 500		否
輸入范圍（額定值），電阻
● 0 至 150 歐姆		否
● 0 至 300 歐姆		否
● 0 至 600 歐姆		是
● 輸入電阻（0 至 600 歐姆）		100 M?
● 0 至 6000 歐姆		是
● 輸入電阻（0 至 6000 歐姆）		100 M?
熱電偶 (TC)
溫度補償
— 可參數化		否
— 內部溫度補償		否
— 使用補償盒進行的外部溫度補償		否
特性線性化
● 可參數化		是
— 對于熱電偶		否
— 用于電阻溫度計		是；Pt100 標準/氣候；Ni100 標準/氣候；Ni1000 標準/氣候；LG-Ni1000 標準/氣候
導線長度
● 屏蔽，zui大值		200 m; 50 mV 時zui大值為 50 m
輸入端的模擬值構成
測量原理		集成
集成和轉換時間/每通道分辨率
● 帶有過調制的分辨率（包括符號在內的位數），zui大值		13 bit
● 可參數化的集成時間		是; 60 / 50 ms
● 基本轉換時間 (ms)		66 / 55 ms
● 對于干擾頻率 f1（單位 Hz）的干擾電壓抑制		50 / 60 Hz
傳感器
信號傳感器連接
● 對于作為兩線制測量變送器時的電流測量		是; 附帶外部供電
● 對于作為四線制測量變送器時的電流測量		是
● 對于利用兩線制接口進行的電阻測量		是
● 對于利用三線制接口進行的電阻測量		是
● 對于利用四線制接口進行的電阻測量		是
誤差/精度
整個溫度范圍內的操作錯誤限制
● 電壓，與輸入范圍有關，(+/-)		0.6 %; +/-0.6% (+/-5V，10V，1-5V，0-10V；+/-0.5%（+/-50mV，500mV，1V
● 電流，與輸入范圍有關，(+/-)		0.5 %; +/-20 mA，0 至 20 mA，4 至 20 mA
● 電阻，與輸入范圍有關，(+/-)		0.5 %; 0 至 6 千歐姆，0 至 600 千歐姆
● 熱電阻，與輸入范圍有關，(+/-)		1 K（Pt100，Ni100，氣候；Ni1000，LG-Ni1000，標準；Ni1000，LG-Ni1000，氣候）；1.2 K（Pt100，Ni100，標準）
基本錯誤限制（25 °C 時的操作錯誤限制）
● 電壓，與輸入范圍有關，(+/-)		0.4 %; 0.4 % (+/-5 V、10 V、1 至 5 V、0 至 10 V)；0.3 % (+/-50 mV、500 mV、1 V)
● 電流，與輸入范圍有關，(+/-)		0.3 %; +/-20 mA，0 至 20 mA，4 至 20 mA
● 電阻，與輸入范圍有關，(+/-)		0.3 %; 0 至 6 千歐姆，0 至 600 千歐姆
● 熱電阻，與輸入范圍有關，(+/-)		1 開爾文（Pt100，Ni100，標準）；0.8 開爾文（Pt100，Ni100，氣候；Ni1000，LG-Ni1000，標準；Ni1000，LG-Ni1000，氣候）
報警/診斷/狀態信息
診斷功能		否
報警
● 診斷報警		否
● 極限值報警		否
診斷信息
● 診斷信息可讀		否
診斷顯示 LED
● 累積故障 SF（紅色）		否
電位隔離
模擬輸入電位隔離
● 在通道和背板總線之間		是
絕緣
絕緣測試，使用		DC 500 V
連接技術
需要的前置插頭		40 針
尺寸
寬度		40 mm
高度		125 mm
深度		117 mm
重量
重量，約		250 g

產品編號 / 產品說明		目錄價格 / 您的價格
		6ES7331-1KF02-0AB0 SIMATIC S7-300，SM 331 模擬量輸入模板，光隔離，8 路模擬量輸入，13 位分辨率，電壓/電流/電阻/PT100、NI100、NI1000、LG-NI1000，PTC / KTY，66 ms 模板更新時間，1 X 40 針	顯示價格
		6AG1331-1KF02-7AB0 SIPLUS S7-300 SM331 8AE -25 ... +70 DEGREES C WITH CONFORMAL COATING BASED ON6ES7331-1KF02-0AB0 . OPTICALLY ISOLATED, 8 AI, 13 BIT RESOLUTION, U/I/RESISTANCE/PT100,NI100, NI1000, LG-NI1000, PTC / KTY, 66 MS MODULE UPDATE, 1 X 40 PIN	顯示價格
		6ES7331-1KF02-4AB1 SIMATIC S7-300 IO MODULE BUNDLE CONSISTING OF: S7-300 ANALOGEINGABE SM 331 (6ES7331-1KF02-0AB0), 1X FRONT CONNECTOR (6ES7392-1AM00-0AA0) WITH SCREW CONTACTS, 40-PIN	顯示價格
		6ES7331-1KF02-4AB2 SIMATIC S7-300 IO MODULE BUNDLE CONSISTING OF: S7-300 ANALOGEINGABE SM 331 (6ES7331-1KF02-0AB0), 1X FRONT CONNECTOR (6ES7392-1BM01-0AA0) WITH SPRING CONTACTS, 40-PIN	顯示價格

6ES7331-1KF02-0AB0

相似圖像

SIMATIC S7-300，SM 331 模擬量輸入模板，光隔離，8 路模擬量輸入，13 位分辨率，電壓/電流/電阻/PT100、NI100、NI1000、LG-NI1000，PTC / KTY，66 ms 模板更新時間，1 X 40 針
