1 光伏電站電力監控系統概述

　　太陽能光伏電站現場設備主要由光伏電池陣列、匯流箱、低壓直流柜、逆變柜、交流低壓柜、升壓變壓器等組成，zui后產生的高壓交流并入電網。針對光伏發電每個環節電力參數檢測的需要，安科瑞公司推出了AGF系列光伏匯流采集裝置、PZ系列直流檢測儀表及ACR系列電力質量分析儀，分別應用于匯流箱、直流柜及交流柜中，并通過Acrel-2000 V8.0光伏電站電力監控系統實現后臺集中監控。

　　2 參照標準

　　●CGC/GF002-2010 《光伏匯流箱技術規范》

　　●GB/T 2887-2011 《計算機場地通用規范》

　　●GB 50797-2012 《光伏發電站設計規范》

　　●GB/T XXXX-201X 《光伏發電站監控系統技術要求》

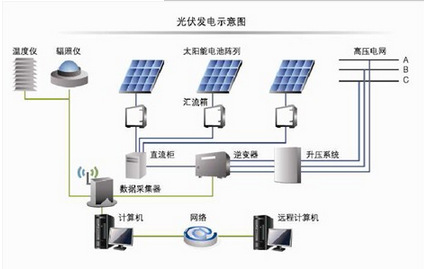

　　3 示意圖

　　4 設計參數

　　● 模擬量測量綜合誤差 ≤0.2%

　　●電網頻率測量誤差 ≤0.01Hz

　　●遙測信息響應時間(從I/O輸入端至遠動工作站出口) ≤3s

　　●遙信變化響應時間(從I/O輸入端至遠動工作站出口) ≤2s

　　●畫面實時數據更新周期(模擬量) ≤3s

　　●畫面實時數據更新周期(開關量) ≤2s

　　●控制操作正確率 100%

　　●遙測合格率 ≥98%

　　●事故時遙信年正確動作率 ≥99%

　　●系統可用率 ≥99.8%

　　●系統平均故障間隔時間(MTBF) ≥20000h

　　(其中I/O單元模件MTBF≥50000h)

　　●各工作站CPU平均負荷率：

　　正常時(任意30min內) ≤30%

　　電力系統故障時(10s內) ≤40%

　　●自動化系統網絡平均負荷率：

　　正常時(任意30min內) ≤20%

　　電力系統故障時(10s內) ≤40%

　　●GPS對時精度 ≤1ms

　　●歷史曲線采樣間隔 1~30min，可調

　　●歷史曲線日報，月報儲存時間 ≥1年

　　5 系統功能

　　● 系統運行主畫面

　　監控系統提供功能選擇畫面，并對光伏陣列現場環境進行實時監測與顯示，如室外溫度值、濕度百分比、光照度及陣列表面溫度值等;　　

　　● 系統運行監視和控制

　　監控系統可分區域實時監測各光伏陣列的充電電壓及電流、蓄電池電壓及溫度等信息，并對故障點進行異常顯示與報警提示;　　

　　● 逆變器用電趨勢曲線分析

　　監控系統可繪制顯示逆變器電壓—時間曲線、功率—時間曲線等，直流側輸入電流實時曲線、交流側逆變輸出電流曲線，并采集與顯示日發電量等電參量;　　

　　● 歷史數據管理

　　監控系統可針對光伏發電現場的各種事件進行記錄，如：通訊采集異常、開關變位、操作記錄等，時間記錄支持按類型查詢，并可對越限報警進行更改設置;　　

　　● 日發電趨勢分析

　　監控系統對光伏發電的發電量可形成月棒圖及年度棒圖顯示，并折算成二氧化碳、二氧化硫減排量值;并可查看太陽輻射強度趨勢曲線、風速變化趨勢曲線顯示;　　

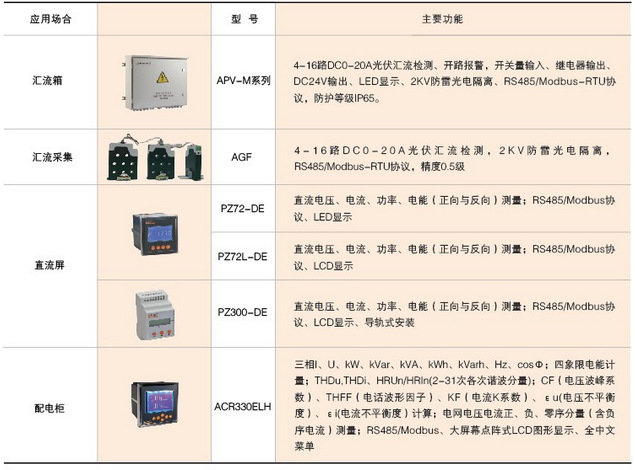

　　6 產品選型
